La profilatrice per struttura solare è un tipo di macchina per arcarecci, è una struttura metallica realizzata da nastri di acciaio continui attraverso il processo di profilatura. È progettato come supporto speciale per il posizionamento, l'installazione e il fissaggio dei pannelli solari nei sistemi di generazione di energia solare. È caratterizzato da universalità, robustezza, estetica, facilità di installazione e regolazione flessibile. Essendo un componente strutturale cruciale nei sistemi di supporto dell'energia solare, il supporto solare può essere spostato in modo flessibile in base alla direzione della luce solare e alle stagioni. Regolando la posizione di installazione e fissando i nodi, è possibile modificare comodamente l'angolo di inclinazione dei pannelli solari per adattarsi alle diverse direzioni della luce solare.
Per soddisfare le esigenze di produzione di staffe solari, sono oggi disponibili sul mercato diverse tipologie di macchine profilatrici per strutture solari. Si tratta di una macchina specificatamente progettata per la produzione di supporti solari. Utilizza principalmente la laminatrice per modellare l'acciaio o l'alluminio in diversi componenti delle staffe solari. Rispetto ai tradizionali metodi di lavorazione a caldo, la laminazione a freddo conserva le proprietà meccaniche originali dell'acciaio o dell'alluminio. Può anche lavorare meglio materiali ad alta resistenza con prestazioni di taglio, migliorando significativamente l'efficienza produttiva e la qualità delle staffe solari. Pertanto, la profilatrice per strutture solari ha guadagnato sempre più favore tra le imprese.
|
Parametri |
Caratterizzazione |
|
Motore di guida |
7,5 kW |
|
Motore taglierina |
3KW |
|
Stazione di formazione |
16 passaggi/16 passaggi |
|
Velocità di lavoro |
16-20m/min |
|
Spessore per l'acciaio |
1.5-2.0mm/1.0-1.2mm o secondo richiesta |
|
Modalità di commutazione |
Cambio manuale |
|
Diametro dell'albero |
75 mm |
|
Materiale dell'albero |
Acciaio forgiato 45# di alta qualità |
|
Materiale del rullo |
Acciaio 45# con lucidatura e trattamento termico |
|
Armadio PLC |
Schneider, Delta, Siemens |
|
Codificatore |
Omron |
|
Ruota dentata |
45 tempra ad alta frequenza in acciaio |
|
Taglio |
Post-taglio |
|
Materiale della lama |
Acciaio Cr12 |
|
Telaio principale della macchina |
Arco |
|
Materiale di copertura |
PPGI, acciaio GI G330-550 |
|
Colore macchina |
Blu+nero o personalizzazione |
|
Voltaggio |
380V/50HZ/3PH o secondo i requisiti |
|
Dimensioni totali della linea di produzione |
6500*1300*1100mm |
|
Peso totale della produzione |
10500KG |
Disegno del profilo
Principio di funzionamento
La profilatrice per struttura solare si riferisce all'attrezzatura utilizzata per produrre staffe fotovoltaiche, che sono strutture importanti utilizzate per supportare i pannelli solari. Il principio di funzionamento prevede generalmente i seguenti passaggi
* Sistema di alimentazione del materiale:La macchina è dotata di un sistema di alimentazione del materiale che fornisce bobine metalliche, tipicamente acciaio, al processo di formatura. Queste bobine vengono alimentate nella macchina per la produzione continua.

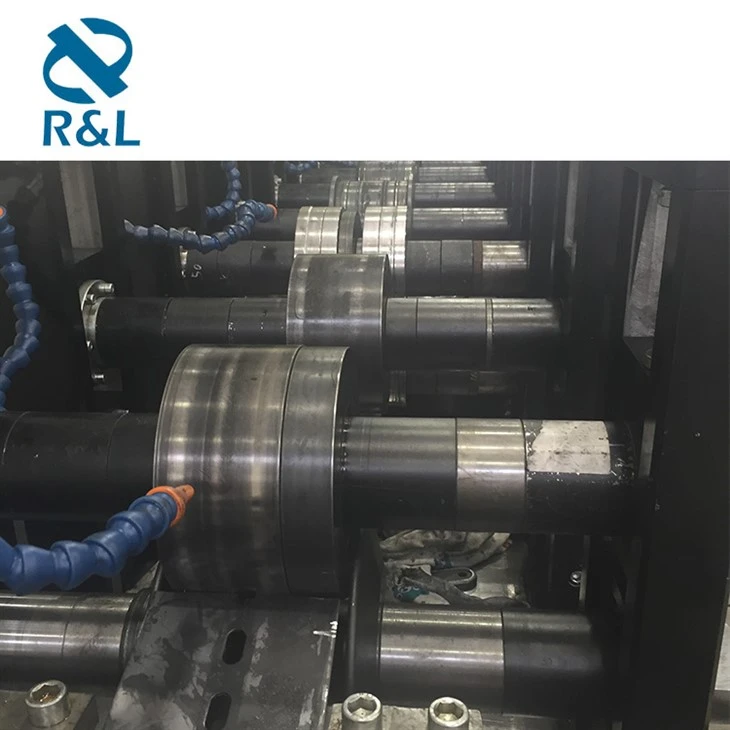

* Stazioni di profilatura:Il cuore della macchina è costituito da una serie di stazioni di profilatura. Ogni stazione è dotata di serie di rulli che modellano gradualmente la bobina metallica piatta nel profilo desiderato, in questo caso la forma di borchie metalliche o canali a C.

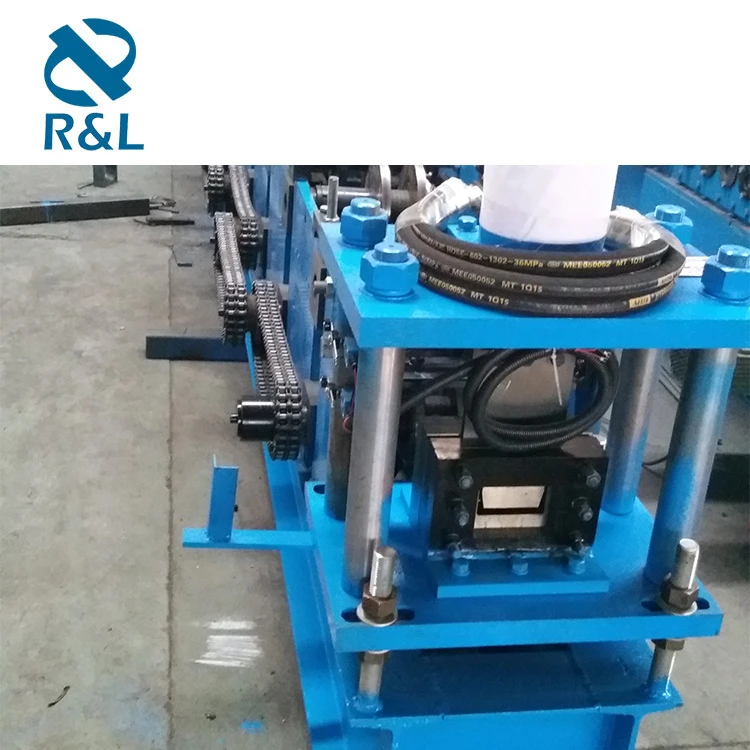

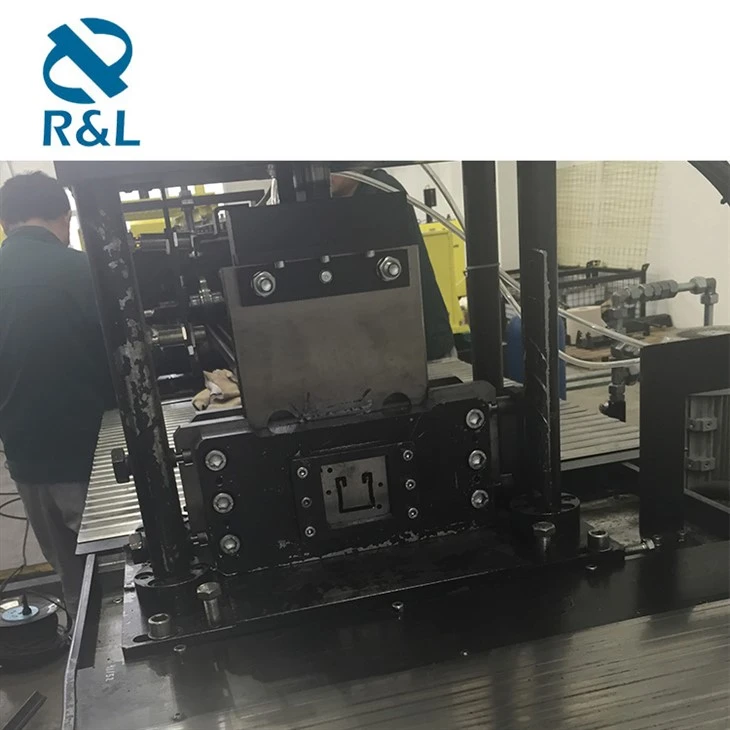

*Meccanismo di taglio:Una volta che il metallo è stato modellato nella forma desiderata, la macchina per profilatura include un meccanismo di taglio che taglia con precisione il metallo formato in singole lunghezze. Ciò garantisce uniformità e precisione nei prodotti finali.
* Sistema di controllo:Le moderne macchine per profilatura sono spesso dotate di sistemi di controllo avanzati che consentono agli operatori di impostare parametri quali la lunghezza e le dimensioni dei componenti metallici da produrre. Ciò garantisce coerenza nella produzione e consente regolazioni rapide quando necessario.
* Caratteristiche di sicurezza:Le macchine profilatrici sono dotate di dispositivi di sicurezza per proteggere gli operatori e prevenire incidenti. Questi possono includere pulsanti di arresto di emergenza, protezioni di sicurezza e sensori per rilevare anomalie nel funzionamento della macchina.

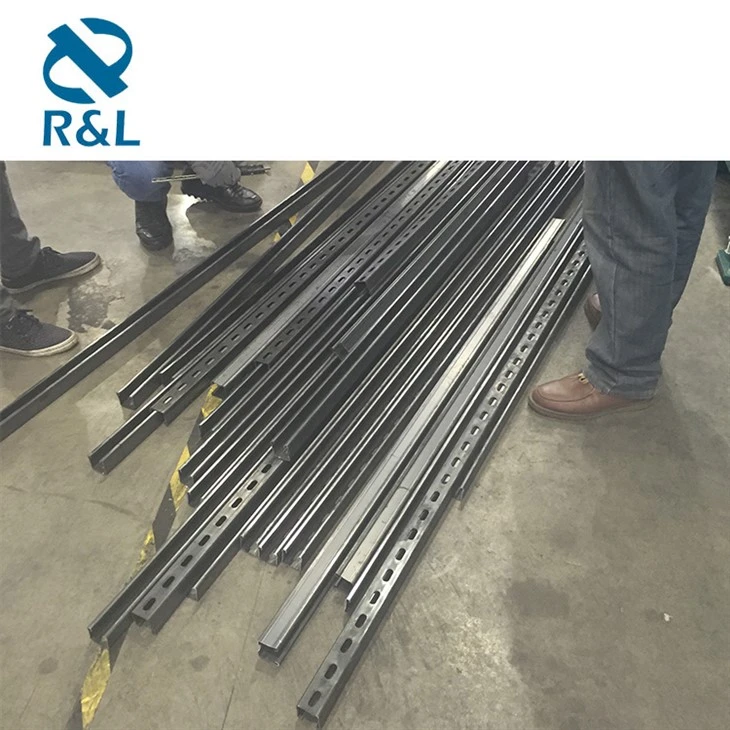

Esposizione del prodotto
