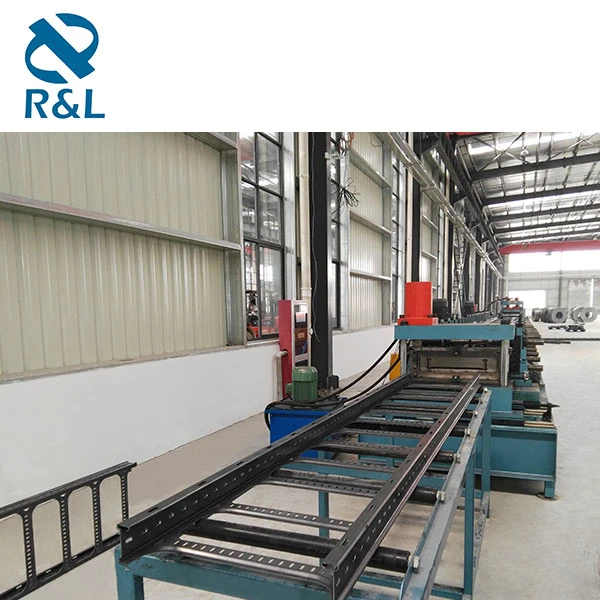

La macchina per arcarecci a C, nota anche come macchina per la formatura di rulli per arcarecci a C, macchina per la formatura di rulli per canali a C, macchina per la formatura di arcarecci a C o formatrice per rulli per arcarecci a C, è un tipo di attrezzatura utilizzata nella produzione di canali o arcarecci in acciaio a forma di C. È progettato per produrre arcarecci a C di alta qualità ed è diventato comunemente utilizzato nei progetti di costruzione come componenti strutturali per fornire supporto ai pannelli del tetto o delle pareti.
La macchina per la formatura di rulli per arcarecci C prodotta da Wuxi J&R Roll Former Co., Ltd. è prodotta con tecnologie avanzate. Questa macchina per arcarecci a C non solo ha una produzione veloce ed efficiente, elevata accuratezza e precisione e la capacità di produrre arcarecci di dimensioni personalizzate per requisiti di progetto specifici, ma riduce anche gli sprechi e i costi dei materiali utilizzando un processo continuo che riduce al minimo il necessità di taglio o saldatura. Questa serie di rulli per arcarecci C utilizza il sistema di controllo del movimento del computer di livello industriale per assistere la sua interfaccia operativa digitale intelligente. Con il design umanizzato superiore, la nostra macchina per la formatura di arcarecci a C è facile da usare.
Caratteristiche e vantaggi
* Macchina per arcarecci a C continua completamente automatica per componenti strutturali pesanti e leggeri per fornire supporto ai progetti di costruzione.
* La macchina per profilatura a rulli per arcarecci C produce arcarecci con buona resistenza alla compressione e planarità. Ha una combinazione di funzioni come misurazione automatica, taglio automatico e perforazione, quindi la qualità del prodotto è più stabile.
* Elevato grado di automazione, facilità di installazione, utilizzo e funzionamento semplici.
* Può essere regolato per produrre arcarecci di diverse dimensioni e spessori, rendendolo un'attrezzatura versatile per vari progetti di costruzione.
* Velocità di formatura: 0-13m/min
* Per la maggior parte delle dimensioni o dei modelli più popolari e popolari di arcarecci a C, disponiamo di formatrici a rulli per arcarecci a C pronte in magazzino per una pronta consegna.
Componenti e parametri principali
| C Rotolo per arcarecci | |
| Larghezza di alimentazione | |
| Spessore del foglio | 0.4-0.8 mm |
| Velocità di rotolamento | {0}m/min |
| Stazione di rotolamento | 18 |
| Potenza della macchina formatrice | 5,5 kW |
| Materiale del rullo | Acciaio rotondo 45# di alta qualità |
| Diametro esterno dell'albero | 65 |
| Materiale dell'albero | Acciaio rotondo 45# di alta qualità |
| Spessore della parete | 18 |
| Modi di trasmissione | Scatola riduzione girandola cicloidale + trasmissione a catena |
| Alimentazione e punzonatura | Servomotore da 3KW |
| Alimentazione e livellamento | |
| Modi di alimentazione | Guidato |
| Pizzico | Rotolo di pizzico |
| Modi di pizzico | Rotolo di pizzico |
| Rulli livellatori | |
| Sistema di taglio | |
| Modi di taglio | Idraulico |
| Potenza di taglio e perforazione | 7,5 kW |
| Materiale della lama | Cr12 |
| Punzonatura | |
| Punzonatura 1 | Idraulico |
| Punzonatura 2 | |
| Punzonatura 3 | |
| Scaricamento | |
| Modi di scarico | Passivo |
| Durata totale della scarica | |
| Laminazione lucida | Secondo la richiesta del cliente |
| Elenco delle attrezzature | ||
| 1 | Stazione idraulica | Wuxi Aoxiang |
| 2 | Valvola | Importato da Taiwan |
| 3 | Motore | Jiangyin Kaicheng |
| 4 | Riduttore | Changzhou Huiyuan |
| 5 | Servomotore | Xinjie |
| 6 | Componente elettrico | Schneider |
| 7 | PLC | Omron/Pansonic/Misubishi |
| 8 | Finecorsa | Schneider |
| 9 | Pulsante | Schneider |
| 10 | Schermo tattile | Schermo a colori da 7 pollici |
| 11 | Relè | Omron |
| 12 | Cavo | Fabbrica di cavi Jiangnan |
| 13 | Connettore aeronautico | Produttore a Shanghai |
| 14 | Cuscinetto | Produttore molto famoso in Cina, HRB |
| 15 | Catena | Produttore a Shanghai |
| 16 | Cilindro idraulico | Prodotto nella nostra fabbrica. |
Come funziona la macchina per la formatura di arcarecci C
La macchina per la formatura di rulli per arcarecci a C funziona alimentando una bobina di acciaio attraverso una serie di rulli che piegano e modellano progressivamente l'acciaio nella forma a C desiderata. La macchina per arcarecci C può essere regolata per produrre arcarecci di diverse dimensioni e spessori, rendendola un'attrezzatura versatile per vari progetti di costruzione.
Processo tecnico del formatore di rotoli per arcarecci C
Svolgimento passivo - Alimentazione guidata -- Pinch Roll (1) - Punzonatura -- Pinch Roll (2) -- Alimentazione guidata - Punzonatura a rulli - Formatura a rulli - Taglio a misura -- Raccolta
Disegni popolari del profilo dell'arcareccio C
Dimensioni degli arcarecci C
| NO. | a | b | c | t | L | Larghezza della bobina |
| 1 | 80 | 40 | 15 | 3.0 | 172 | |
| 2 | 100 | 40 | 20 | 3.0 | 40 | 192 |
| 100 | 50 | 20 | 3.0 | 40 | 222 | |
| 100 | 60 | 20 | 3.0 | 40 | 242 | |
| 3 | 120 | 50 | 20 | 3.0 | 50 | 242 |
| 120 | 60 | 20 | 3.0 | 50 | 262 | |
| 4 | 140 | 50 | 20 | 3.0 | 60 | 262 |
| 140 | 60 | 20 | 3.0 | 60 | 282 | |
| 5 | 160 | 60 | 20 | 3.0 | 80 | 302 |
| 160 | 70 | 20 | 3.0 | 80 | 322 | |
| 6 | 180 | 60 | 20 | 3.0 | 100 | 322 |
| 180 | 70 | 20 | 3.0 | 100 | 342 | |
| 7 | 200 | 60 | 20 | 3.0 | 120 | 342 |
| 200 | 70 | 20 | 3.0 | 120 | 362 | |
| 8 | 220 | 70 | 20 | 3.0 | 120 | 382 |
| 220 | 80 | 20 | 3.0 | 120 | 402 | |
| 9 | 240 | 70 | 20 | 3.0 | 120 | 402 |
| 240 | 80 | 20 | 3.0 | 120 | 422 | |
| 10 | 250 | 80 | 20 | 3.0 | 120 | 432 |
Applicazioni della macchina C Purlin
L'arcareccio a C è ampiamente utilizzato negli arcarecci e nelle travi delle pareti della costruzione di strutture in acciaio e può anche essere combinato in capriate e staffe leggere del tetto. L'arcareccio ha eccellenti proprietà anti-flessione, solido, economico, durevole e facile da installare. Viene spesso utilizzato nella struttura portante principale di edifici civili di grandi e medie dimensioni, come fabbriche, magazzini, garage, capannoni locomotive, sale espositive, teatri, palestre, giardini, ecc.
